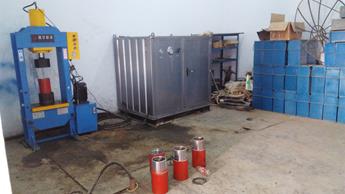

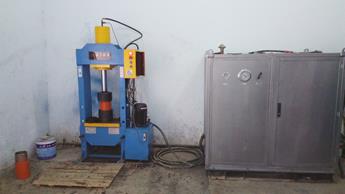

井下工具壓力測試系統用于石油行業各類井下工具自動壓力檢測. 由計算機控制系統、壓力自控系統、試壓泵三部分組成,可以實現0-300Mpa高壓、100-400Mpa超高壓壓力測試的自動控制。其中壓力自控系統與電動試壓泵脫離計算機控制系統后都可獨立進行試壓試驗，其中計算機控制系統、壓力自控系統可與任何泵型或附件配套，實現遠距離操作、自動記錄和輸出試壓報告功能。

1.井下工具壓力測試系統構成：
鋼琴式操作臺、工業級計算機、打印機、UPS電源、三菱、西門子等可編控制器、計算機控制試壓軟件、顯示儀表、高精度壓力變送器、設備配電系統等。可進行實時檢測數據與曲線的監控、記錄和打印，真實有效地反映用戶的檢測過程。
 2.計算機控制軟件
      軟件界面及控制內容有甲方提出要求，乙方完成功能，并提供軟件永久升級服務。

      安全保護
      超壓保護裝置；被試管路卸壓安全保護；系統限壓安全保護。
 3、設備的功能及技術要求
      a）靜壓試驗；
      b）爆破試驗；
      c）壓力無級調節,靠計算機程序控制;試壓泵本身的一些硬件功能包括：“開始”、“暫?！?、“卸壓”、“手動調壓”等；
      d）卸壓安全保護；遠程靠電磁閥，不須遠程的通過試壓泵的卸壓閥卸壓；
      e）試驗程序及參數預輸入功能，試驗程序可通過輸入相應零件圖號即可自動跳出該圖號零件試驗參數及試驗工藝程序，按照零件設定典型的試驗程序有：
      ?     恒速升壓直至爆破；
      ?     恒速升壓—保壓—恒速升壓直至爆破；
      ?     恒速升壓—保壓—泄壓
      ?     恒速升壓—保壓—恒速升壓—保壓—恒速升壓直至爆破；
      ?     多段恒速升壓保壓試驗過程（可程序選擇階段0-10段）--恒速升壓直至爆破；
      f）試驗過程中，可選擇進行壓力補償；試驗過程中，當未選擇進行壓力補償時，保壓時間過后，如果即時壓力與保壓壓力的壓降超出一定范圍（范圍能夠設置），這時伴隨若干蜂鳴聲，就會跳出對話框有：①繼續試驗；②壓力補償；③卸壓，三個選項供試驗者選擇。
      g）軟件的使用者有各自的帳戶和密碼。
      h）實現計算機控制功能，可以自動充水排氣、保壓，能達到以下功能：
      i）出現緊急停機，能夠手動泄除試樣及設備內部壓力。
      j）升壓速度：可調，能保持恒定。
      k）能方便的對壓力表及壓力傳感器進行檢定，提供其校準方法、規程，配0.25級指針式壓力表；壓力表與計算機顯示的壓力值誤差為3‰之內。
      l）計算機控制的同時具有手動控制功能。兩者的控制能力和精確度保持一致。
      m）本設備的顯示精度，可根據用戶需要設置小數點位數（0-3位）

 4、軟件操作界面說明：
      計算機控制軟件按照甲方自定義界面及功能編制。
      自定義界面指示見附頁，以調試時雙方最終溝通需方認可的界面為準。
